Компоновка УЭШ для автоматики: зонирование и DIN-рейки

Чтобы такого не случилось, внутреннее пространство нужно разумно организовать. И главные помощники здесь – зонирование и DIN-рейки. Расскажу, как навести порядок, чтобы и работать было удобно, и безопасность соблюдена.

Первым делом делим всё содержимое на две большие группы: силовую и слаботочную. Силовая часть – это то, где течёт большой ток: вводные автоматы, контакторы, трансформаторы, приводы. Слаботочная – это цепи управления, датчики, реле, контроллеры, интерфейсные преобразователи. Смешивать их нельзя, потому что силовые провода создают электромагнитные помехи, способные свести с ума чувствительную электронику. К тому же, если вдруг искра от мощного контактора попадёт на слаботочную цепь, можно потерять управление всей системой. Поэтому в универсальных электротехнических шкафах (УЭШ) силовые и слаботочные модули разносят по разным зонам: например, силовые внизу и слева, слаботочные наверху и справа. Между ними часто устанавливают металлическую перегородку или хотя бы выдерживают зазор 10-15 см.

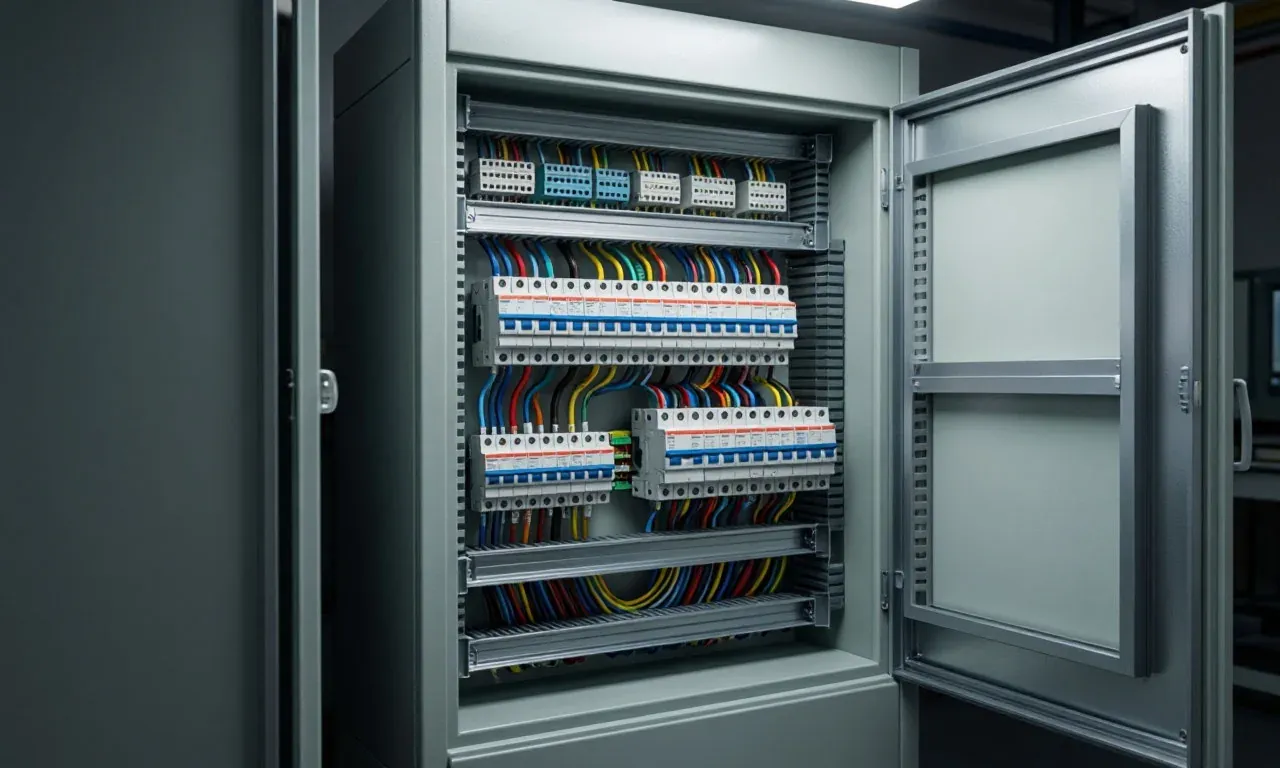

А теперь про DIN-рейки. Это такие металлические планки с рельефным профилем, на которые в один клик крепятся все современные модульные устройства: автоматы, УЗО, реле, клеммники, блоки питания. Стандартная ширина рейки – 35 мм, она бывает стальной (оцинкованной или с покрытием) и алюминиевой. В хорошем шкафу УЭШ направляющие устанавливаются горизонтально, иногда и вертикально – для клеммных рядов. Крепят рейки на специальные стойки или прямо на заднюю стенку, но так, чтобы до них было легко дотянуться рукой. Важно располагать их не слишком близко к дверце и не загромождать проводами. Если модулей много, используют несколько параллельных реек – это позволяет аккуратно развести цепи по уровням.

Не менее важна маркировка. Вы думаете, запомните, где какой автомат? А через месяц уже и не вспомните. Поэтому каждый модуль должен быть подписан: номер по схеме, назначение, параметры. Лучший способ – самоклеящиеся этикетки, напечатанные на принтере, или пластиковые бирки с гравировкой. Некоторые монтёры прямо маркером пишут на корпусе – дёшево и сердито, но краска со временем стирается. В универсальных электротехнических шкафах промышленного исполнения часто используют систему маркировки с цветовой кодировкой: красный – силовая цепь, синий – управление, жёлтый – сигнализация. Это ускоряет поиск. И не забывайте про шильдики на дверце: схема подключения и перечень элементов должны быть видны сразу при открытии.

Удобство доступа – это то, о чём многие вспоминают, когда уже всё смонтировано, а руки некуда засунуть. Классическая ошибка: наставить модули вплотную друг к другу, а провода пустить поперёк. В итоге, чтобы отключить один автомат, приходится разбирать полкоробки. Поэтому при компоновке оставляйте пустые места между группами – хотя бы по 5-10 см. Тяжёлые устройства (трансформаторы, блоки питания) ставьте внизу, чтобы центр тяжести был низким, и шкаф не опрокидывался. Клеммники удобно располагать по бокам – от них кабели идут к модулям. И никогда не размещайте ничего прямо над вводным автоматом: при аварийном отключении туда будет тянуться рука, а мешающие провода – травмоопасны.

В итоге, грамотная компоновка шкафа УЭШ – это не просто красота. Это безопасность, скорость диагностики и лёгкость ремонта. Если вы разделите силовые и слаботочные цепи, аккуратно навешаете DIN-рейки, подпишете каждый модуль и оставите достаточно места для рук, ваш щит прослужит годы и вызовет уважение у любого электрика. Не ленитесь планировать на бумаге, прежде чем сверлить и резать. И помните: хаос внутри – это бомба замедленного действия. А порядок – это спокойствие и уверенность.
